Buses y conectores de datos#

El bus (o canal) es un sistema digital que transfiere datos entre los componentes de una computadora o entre computadoras. Algunos de estos buses están serigrafiados en la placa base ya que conectan elementos como el microprocesador, el chipset y la memoria RAM.

../_images/bus.png

Ejemplos de buses: FSB, Hyper-Transport (>7 GB/s), Quick Path Interconnect (QPI)(>10 GB/s)

Los principales buses son:

Bus ATA#

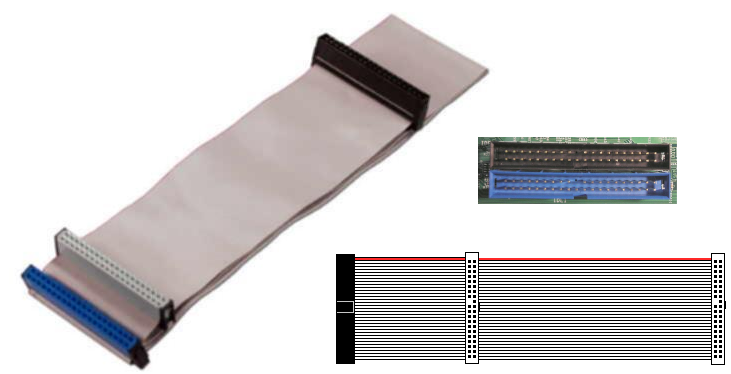

ATA "Advanced Technology Attachment" permite conectar periféricos de almacenamiento de manera directa con la placa base mediante un cable de cinta, generalmente compuesto de 40 hilos paralelos y tres conectores. Utiliza un modo de transmisión paralelo

../_images/ata.png

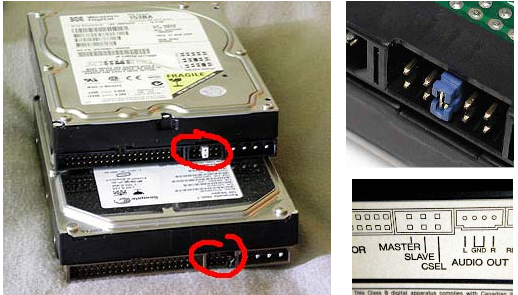

En el mismo cable, se debe establecer uno de los periféricos como maestro y el otro como esclavo. Pondremos un jumper en los dispositivos; esto hará que funcionen como maestro o como esclavo

../_images/jumper.png

Bus Serial ATA#

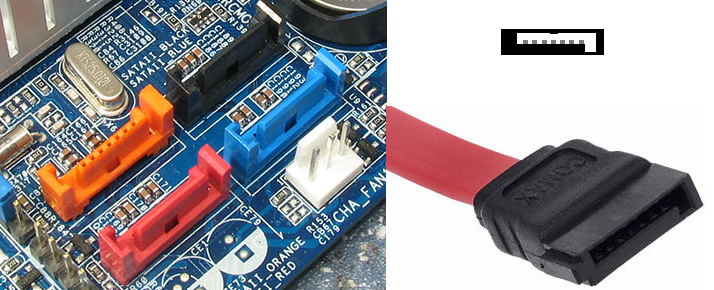

El cable utilizado por el estándar Serial ATA es un cable redondeado que contiene 7 hilos con un conector de 8 mm en su extremo. Utiliza un modo de transmisión serie.

../_images/sata.png

Conectores basados en el bus SATA con diferente patillaje

  • eSATA (External SATA)

    ../_images/eSATA1.png ../_images/eSATA2.png

  • eSATA USB hybrid (EUHP)

    ../_images/eSATA_usb.png ../_images/eSATA_usab2.png

  • SATA Slimline

    ../_images/SATA_slimline.png ../_images/SATA_slimline2.png

  • Mini-SATA (mSATA)

    ../_images/miniSATA.png ../_images/ministasata2.png

  • SATA micro

    ../_images/sata_miscro.png ../_images/sata_micro1.png

  • SATA SFF-8784

    ../_images/sata_sff.png ../_images/sata_sff2.png

  • SATA Express

    ../_images/sata_express.png ../_images/SATA_espress2.png

  • M.2 (NGFF)

    ../_images/m2.png

  • U.2 connector

    ../_images/U2.png ../_images/U2_2.png

Conectores SCSI#

El bus SCSI, Small Computers System Interface, se utiliza habitualmente en los discos duros y los dispositivos de almacenamiento sobre cintas, pero también interconecta una amplia gama de dispositivos, incluyendo escáneres, unidades CD-ROM, grabadoras de CD, y unidades DVD. De hecho, el estándar SCSI entero promueve la independencia de dispositivos, lo que significa que teóricamente cualquier cosa puede ser hecha SCSI (incluso existen impresoras que utilizan SCSI).

SCSI Internal pinout

../_images/scsi_pin.png ../_images/SCSI.png

En el pasado, era muy popular entre todas las clases de ordenadores. Actualmente sigue siendo popular en lugares de trabajo de alto rendimiento, servidores, y periféricos de gama alta. Existen dos anchuras de bus SCSI:

  • Estrecho (de 8 bits) permite conectar hasta 8 dispositivos físicos.

  • Ancho (de 16 bits) permite conectar hasta 16 dispositivos.

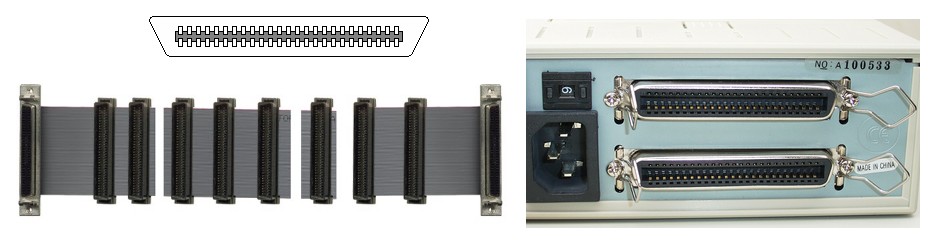

Conector RJ21 de 50 pines (telco):

../_images/SCASI2.png

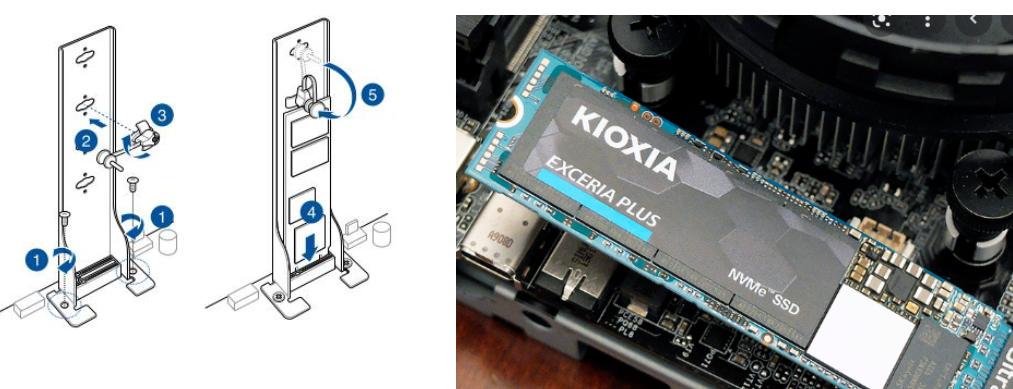

Ranura M.2#

Sustituye al estándar mSATA. Con PCIe 3.0 x4 puede llegar hasta una velocidad de transferencia de 3500 MB/s (los NVMe actuales sobre PCIe 4.0 y 5.0 superan los 7000 MB/s)

../_images/M2_2.jpeg

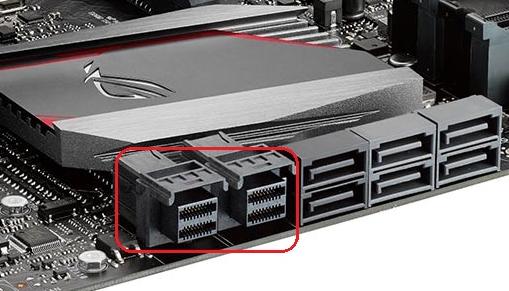

Ranura U.2#

El factor de forma U.2 fue desarrollado por el Grupo de trabajo de factor de forma de SSD (SFFWG). La especificación se lanzó el 20 de diciembre de 2011 como un mecanismo para proporcionar conexiones PCI Express a SSD para el mercado empresarial. Las metas incluían la compatibilidad con los discos duros mecánicos existentes de 2.5 «y 3.5», que pueden intercambiarse en caliente y permitir que las unidades SAS y SATA heredadas se mezclen utilizando la misma familia de conectores.

../_images/U2_1.jpeg

Ranura PCIe#

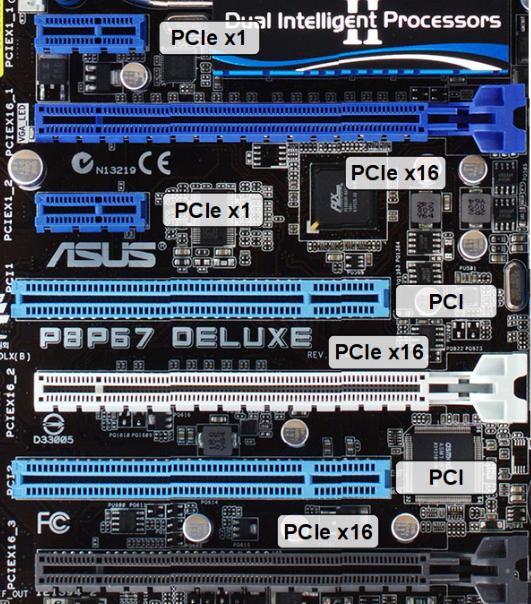

Las ranuras PCIe (PCI-Express) nacen como respuesta a la necesidad de un bus más rápido que los PCI o los AGP (para gráficas en este caso). El ancho de banda es por línea (lane) y se multiplica por el número de líneas de la ranura (x1, x4, x16):

  • PCIe 1.0 x1: 250MB/s

  • PCIe 1.0 x4: 1GB/s (250MB/s x 4)

  • PCIe 1.0 x16: 4GB/s (250MB/s x 16)

../_images/PCI.jpeg

Serial Attached SCSI#

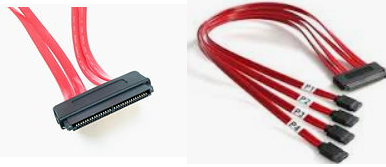

Serial Attached SCSI (SAS) es una interfaz de transferencia de datos en serie, sucesor del Small Computer System Interface (SCSI) paralelo, aunque sigue utilizando comandos SCSI para interaccionar con los dispositivos SAS. Aumenta la velocidad y permite la conexión y desconexión de forma rápida.

../_images/serial_SCASI.png

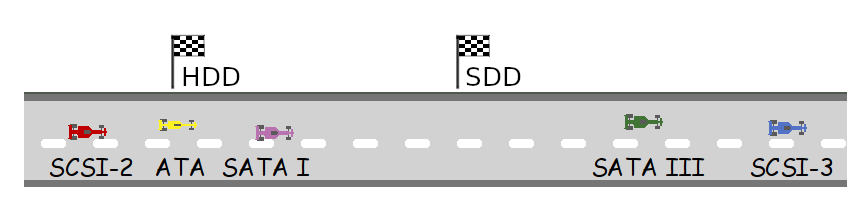

Tabla de velocidades#

BUS

Ancho de banda

ATA

100 MB/s (UltraDMA 5)

ATA

133 MB/s (UltraDMA 6)

SATA I

150 MB/s

SATA II

300 MB/s

SATA III

600 MB/s

SCSI-2 Extendido

20 MB/s

SCSI-3 (Ultra-5 SCSI)

640 MB/s

SAS-1

300 MB/s

SAS-2

600 MB/s

SAS-3

1200 MB/s

SAS-4

2400 MB/s

PCIe 1.0 (por línea)

250 MB/s

PCIe 2.0 (por línea)

500 MB/s

PCIe 3.0 (por línea)

1000 MB/s

PCIe 4.0 (por línea)

2000 MB/s

M.2 (PCIe 3.0 x4)

3500 MB/s
../_images/velocidad.png
