Conector ATX#

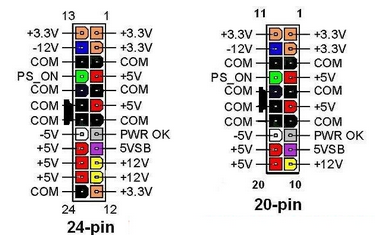

Conector Molex de 24 pines, es el conector Principal de alimentación de la placa ATX, tiene 24 pines, es decir 20+4.

../_images/atx1.png

../_images/atx2.png

../_images/atx3.png

../_images/atx4.jpeg

La señal PWR_ON, significa Power Supply ON, es decir fuente de alimentación encendida.

La señal PWR_OK, (Power Good) indica que los voltajes se mantienen dentro del intervalo de tolerancia prescrito. En la placa base, la señal PWR_OK es evaluada; en el caso de que la señal no sea la correcta, desactiva las líneas de datos y direcciones.

Conector de alimentación suplementaria de 12 V#

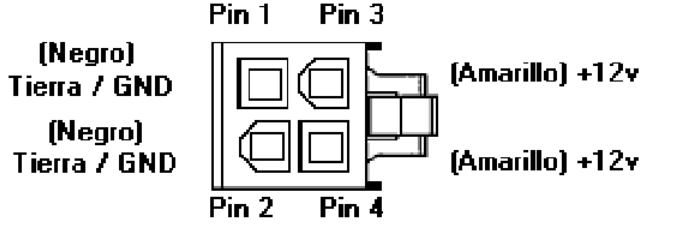

Debido a la evolución de los potentes procesadores y tarjetas gráficas ha sido necesario añadir al molex de 20 pines cuatro pines más

../_images/s12v.png ../_images/s2_12v.png

Conector de alimentación auxiliar ATX#

Usado básicamente por algunas placas de servidores, este conector no es muy común ni en placas ni en fuentes de alimentación

../_images/auxatx.png

Conector AT#

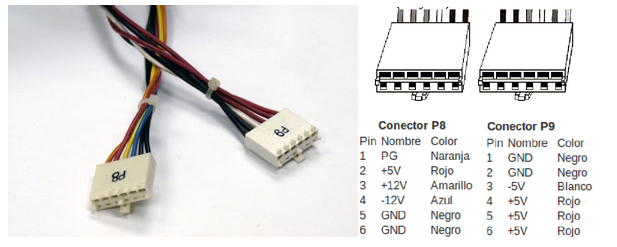

Conectores principales de alimentación para la placa AT (P8 y P9), hoy en día están en desuso.

../_images/at.png

Conector BERG#

Sirve para alimentar las antiguas disqueteras de 3.5"

../_images/berg.png

Conector de 4 pines MÓLEX#

Sirve para alimentar las unidades de almacenamiento como discos duros, CD y DVD.

../_images/molex.png

Conector IDC#

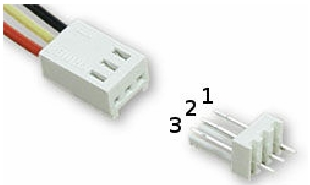

Sirve para conectar los ventiladores de la CPU y de la carcasa. El cable negro es de tierra, el rojo tiene 12V y el blanco transmite la señal del sensor, que sirve para medir la velocidad del ventilador.

../_images/idc.png

Conector SATA#

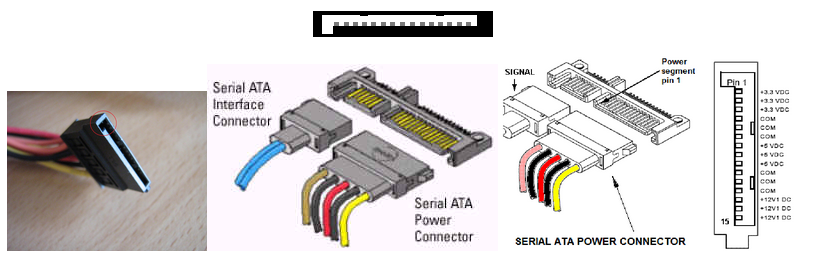

Sirve para alimentar los dispositivos Serial ATA

../_images/sata1.png

El conector PCI express#

Este conector es usado por lo general para conectar tarjetas gráficas

../_images/pcie.png
