Conectores y buses externos#

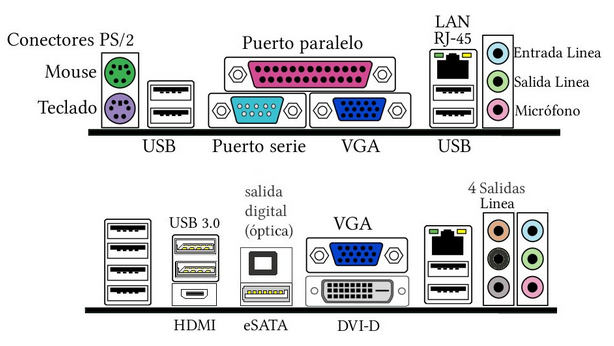

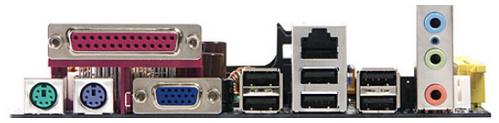

Como podemos ver en la placa base encontramos un cierto número de conectores de entrada/salida ubicados en el "panel trasero".

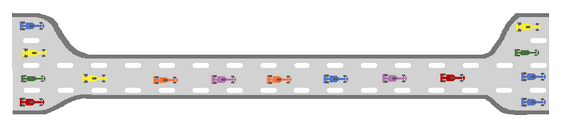

La transmisión de datos en serie consiste en enviar datos mediante un solo hilo: los bits se envían uno detrás del otro

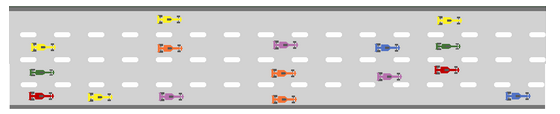

La transmisión de datos paralela consiste en enviar datos en forma simultánea por varios canales (hilos).
Puerto serie
Puerto paralelo
Puerto PS/2, Se utiliza principalmente para conectar teclados y ratones a los equipos.

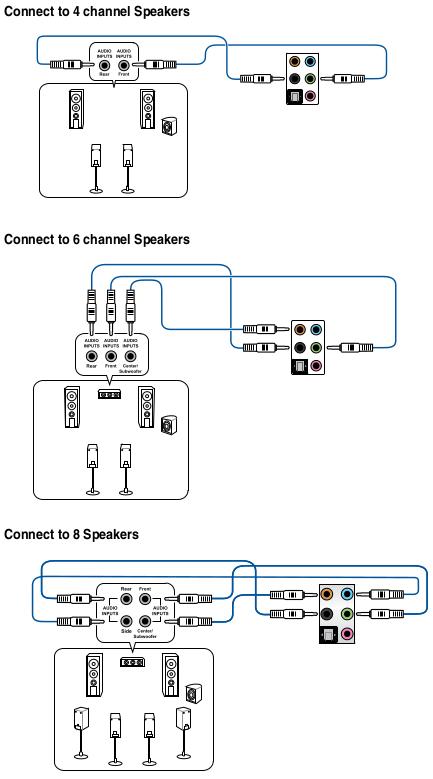

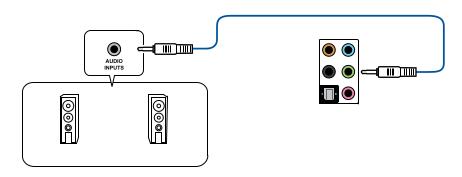

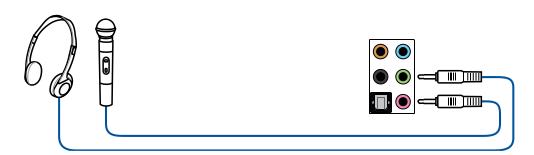

Audio (visto en las tarjetas de expansión)
Video (visto en las tarjetas de expansión)

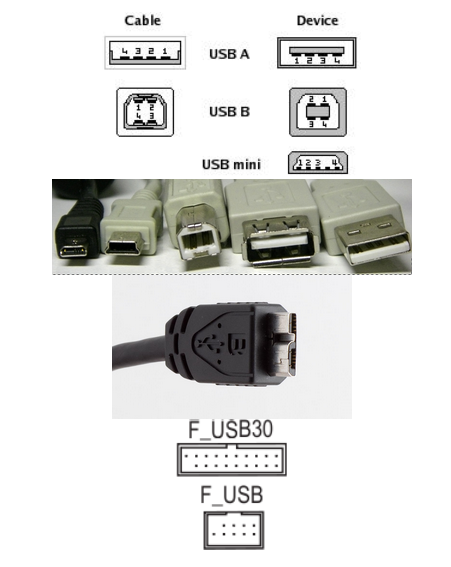

Puertos USB (Bus de serie universal)
Conectores "Tipo A", que tienen forma rectangular y se utilizan generalmente para dispositivos que consumen poco ancho de banda (como teclados, ratones, y cámaras Web)
Conectores "Tipo B", que tienen forma cuadrada y se utilizan generalmente en el extremo del dispositivo (como impresoras o discos duros externos)

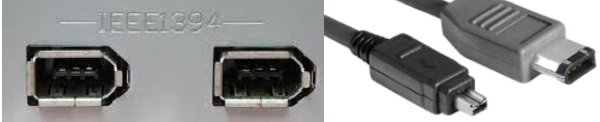

Conector FireWire, es un puerto que se encuentra en algunos equipos para conectar dispositivos periféricos.

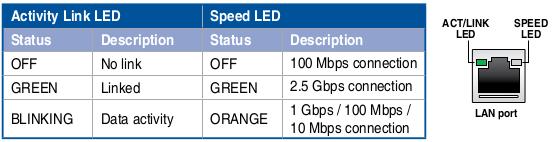

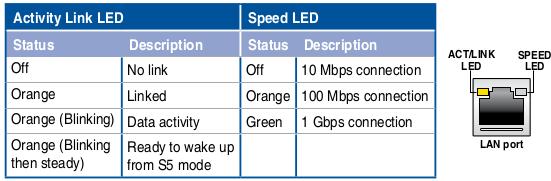

Conector RJ45 (Puerto LAN o Puerto Ethernet)
Conector eSATA
Velocidades
USB 1.0 |
0,19 MB/s |
USB 1.1 |
1,5 MB/s |
USB 2.0 |
60 MB/s |
USB 3.0 - 3.1 |
600 - 1200 MB/s |
Firewire |
50 - 100 MB/s |
e-SATA |
600 MB/s |
Thunderbolt |
2.5 -5 GB/s |

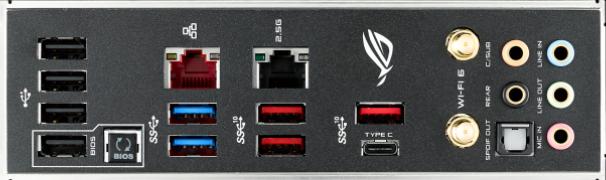

Ejemplo (ROG STRIX X299-E GAMING II):
USB 2.0
USB 3.2
BIOS FlashBackTM button
Intel® LAN
Realtek® 2.5G LAN
Wi-Fi 802.11 (Antena MMCX)
Optical S/PDIF Out
